JEDNOSTKA CHŁODZĄCA ARTIC

Jednostka ARTIC została opracowana z myślą o użytkownikach szczególnie ceniących sobie najwyższy komfort klimatyczny wewnątrz pomieszczeń - urządzenie zapewnia poprawę komfortu klimatycznego w pomieszczeniach przy jednoczesnym nie­wielkim zużyciu energii.

Jego działanie chłodzące porównywalne jest z mocą chłodzącą gruntowego wymiennika ciepła z tą przewagą, że nawiewane powietrze jest mniej wilgotne.

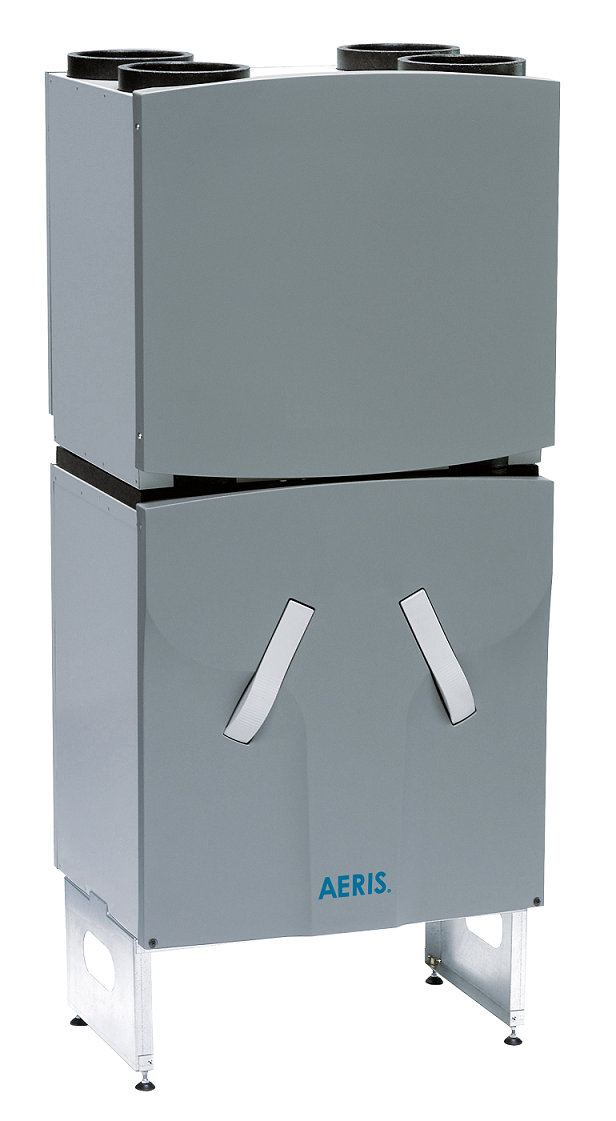

Jednostka chłodnicza ARTIC została zaprojektowana i stworzona do współpracy z rekuperatorami AERIS 350, 450 lub AERIS 550.

Regulacja i sterowanie odbywa się przy pomocy panelu dotykowego LUXE wyposażonego w odpowiednie oprogramowanie.

Dodatkową zaletą systemu ARTIC jest wykorzystanie istniejących kanałów instalacji wentylacyjnej do schładzania powietrza nawiewanego do budynku. Montaż nie wymaga więc wykonywania dodatkowych instalacji ani przekuć.


CECHY:

• sprężarkowy układ chłodniczy
• zintegrowany system chłodzący
• czynnik chłodniczy: R134a (0,2 m³; 0,5 kg)
• rozwiązanie zapewniające Obniżenie temperatury powietrza nawiewanego oraz zmniejszenie wilgot­ności w budynku
• niskie zużycie energii
• połączenie z rekuperatorem AERIS za pomocą adaptera

PROGRAMOWANIE

Programowanie Jednostki Chłodzącej ARTIC odbywa się poprzez sterownik LUXE rekuperatora.

INFORMACJE OGÓLNE

Ustawienie przez użytkownika tempera­tury komfortowej powoduje załączenie się jednostki ARTIC i obniżenie temperatury powietrza nawiewanego do pomieszczeń.

Jeżeli powietrze doprowadzone z ze­wnątrz do systemu ARTIC jest za ciepłe, urządzenie schładza je wewnątrz swo­jej jednostki nawet o kilkanaście stopni, a następnie już ochłodzone doprowadza do pomieszczeń przez kanały nawiewne systemu wentylacyjnego.

Obniżona w ten sposób temperatura w mieszkaniu zapewnia stworzenie wy­jątkowo komfortowego klimatu latem. Cały proces odbywa się automatycznie, bezjakiejkolwiekingerencjize strony użyt­kownika.

OBUDOWA

Obudowa urządzenia wykonana jest z płyt stalowych malowanych proszkowo, wyposażona dodatkowo w estetyczny front z tworzywa sztucznego.

Połączenie z rekuperatorem za pomocą adaptera.

PROGRAMOWANIE

Programowanie urządzenia odbywa się poprzez sterownik LUXE rekuperatora.

PRZYŁĄCZE ELEKTRYCZNE:

Standardowe: 230 V/50 Hz.

ZALECENIA DO MONTAŻU:

• jednostka chłodnicza ARTIC oraz instalacja wentylacyjna muszą zostać zainstalowane zgodnie z ogólnymi normami i przepisa­mi budowlanymi, jak również z przepisami dotyczącymi zasilania, kanalizacji, a także zgodnie z zaleceniami zawartymi w do­kumentacji techniczno-ruchowej,
• miejsce, w którym odbywa się montaż, musi zapewniać swobodny dostęp do urządzenia i przewodów wentylacyjnych (pra­ce montażowe i serwisowe)
• od frontu urządzenia należy zapewnić min. 1 m wolnego miejsca
• po stronie odpływu skroplin należy zapewnić co najmniej 250 mm wysokości od wpięcia do kanalizacji
• wysokość pomieszczenia powinna być taka, aby po zamontowaniu jednostki ARTIC z rekuperatorem AERIS 350 (wysokość ze­stawu: 185 cm) oraz z AERIS 450 i 550 (wysokość zestawu: 174 cm), zapewnić miejsce na przyłączenie kanałów wentylacyjnych.

UWAGA

• Montaż ARTIC oraz rekuperatora na ścianie jest niedozwolony ze względów bezpieczeństwa. Oba urządzenia montuje się ra­zem za pomocą adaptera, następnie należy je ustawić na podstawie.
• ARTIC powinien bycze względów bezpieczeństwa przykręcony do ściany. Urządzenie to posiada uchwyt do mocowania na ścianie
• temperatura otoczenia w momencie montażu jednostki ARTIC powinna wynosić 16° do 32° C (warunki niezbędne do urucho­mienia zestawu)
• w pomieszczeniu, w którym montowany jest ARTIC należy przygotować zasilanie (230V) - przynajmniej dwa gniazda z uzie­mieniem oraz odpływ dla kondensatu,
• kanał wyrzutni należy montować z lekkim spadkiem w kierunku urządzenia


UWAGA

Kanały czerpni i wyrzutni należy izolować termicznie, aby nie następowało wykraplanie się kondensatu wewnątrz i na zewnątrz przewodu wentylacyjnego oraz dla zapewnienia większej sprawności całej instalacji.

• odpływ skroplin należy wykonać ze spadkiem w kierunku do kanalizacji, stosując dwa niezależne syfony
• nie można w żadnym wypadku podłączać systemu do okapu kuchennego


DANE TECHNICZNE

Parametry elektryczne:

Parametry jednostki chłodniczej ARTIC 350 w połączeniu z rekuperatorem AERIS 350:

Parametry jednostki chłodniczej ARTIC 550 w połączeniu z rekuperatorem AERIS 550:
