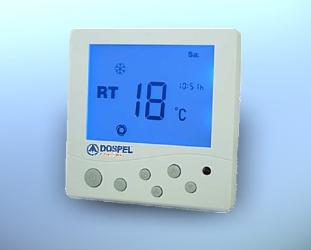

Sterownik IB-Tron 3100 10V

Wiadomości ogólne:

Sterownik IB - Tron 3100FAN 0-10V jest niezależnym regulatorem mikroprocesorowym wyposażonym w duży ciekłokrystaliczny wyświetlacz LCD, dedykowanym do obsługi central wentylacyjnych. Sterownik umożliwia sterowanie centralami sterowanymi sygnałem 0-10 V (np. z silnikami komutowanymi).

Sterownik IB - Tron 3100FAN 0-10V umożliwia regulację wymiany powietrza w budynku w oparciu o zaprogramowany harmonogram pracy lub w trybie ręcznym.

Sterowniki IB - Tron 3100FAN 0-10V pozwalają zaoszczędzić koszty energii poprzez odpowiednią regulację wydajności wentylacji w zależności od potrzeb. Przyczyniają się tym samym do ochrony środowiska naturalnego i oszczędności finansowych. Mogą być powszechnie stosowane w hotelach, biurach, supermarketach, fabrykach, szpitalach, domach mieszkalnych i innych budynkach.

Właściwości:

• Duży, podświetlany, ciekłokrystaliczny wyświetlacz LCD, wyświetlający aktualną prędkość wentylatora, temperaturę, nastawy, dzień tygodnia i inne informacje.
• 6 prędkości wentylacji do wyboru.
• Wejście do podłączenia sygnału zabrudzonego filtra centrali wentylacyjnej. W momencie zwarcia tego rozlegnie się sygnał dźwiękowy.
• Możliwość określenia upływu czasu, po którym panel kontrolny przełączy się w tryb przypominający o wymianie filtra (napis FILTR, rozlegający się sygnał dźwiękowy).
• Estetyczny i nowoczesny wygląd.
• Niebieskie podświetlenie ekranu (podświetlenie uaktywnia się w momencie przyciśnięcia dowolnego przycisku i dezaktywuje się po pewnym czasie bezczynności).
• Łatwa, intuicyjna obsługa i programowanie.
• Zasilanie 12V DC z bateryjnym podtrzymywaniem pamięci ustawień.
• Kompleksowe programowanie wentylacji w cyklu tygodniowym z dokładnością do 1 minuty i możliwością zaprogramowania 4 odcinków czasowych każdego dnia.
• Ręczny lub automatyczny tryb pracy.
• Temperatura wyświetlana z rozdzielczością 0,1 ºC.
• Obsługa dodatkowego wejścia cyfrowego (trzy tryby pracy do wyboru).
• Współpracuje z rekuperatorami: Daytona 250DC, DAYTONA 350DC, Dospel Optimal.
• Współpracuje z wentylatorami: EBM PAPSK3G190-RD45-03.
• Zamiennik dla sterowników: AC 2800.

Dane techniczne:

• Zużycie energii: < 2 W
• Liczba biegów:6
• Temp. składowania: -5 ÷ 50 ºC
• Temp. wyświetlana: -20 ÷ 140 ºC co 0,1 ºC
• Dokładność pomiaru: 1 ºC
• Zasilanie: 6 - 29V DC
• Obciążenie : 0,1A
• Sygnał wyjściowy: 0 - 10V DC
• Sygnał filtra: zwarcie z GND
• Wejście cyfrowe FAN: zwarcie z GND
• Obudowa: ABS
• Wyświetlacz: LCD (3,2``)
• Sterowanie: Elektroniczne
• Stopień ochrony: IP30
• Pamięć ustawień: 36 miesięcy
• Wymiary (wysokość x szerokość x głębokość):
  • Panel kontrolny: 86 x 86 x 15 mm
  • Moduł przekaźnik.: 62 x 45 x 27mm

Uwagi Ogólne:

• W trakcie instalowania sterownika dopływ energii elektrycznej powinien być wyłączony. Zaleca się powierzenie instalacji sterownika wyspecjalizowanemu zakładowi.
• Sterownik przystosowany jest do pracy z urządzeniami, dla których sygnałem sterującym jest sygnał 0-10V (2V to 20%, 3V to 30% itd.).
